Builder Pattern

복잡한 객체를 생성하는 방법과 표현하는 방법을 정의하는 클래스를 별도로 분리하여, 서로 다른 표현이라도 이를 생성할 수 있는 동일한 절차를 제공한다.

Motivation

문서 작성 애플리케이션에서 PDF나 HTML 형식의 문서를 생성할 수 있는 기능이 필요하다고 하자. 문서 객체는 여러 설정 항목(제목, 내용, 스타일 등)을 필요로 하며, 이러한 설정은 객체 생성 시마다 다를 수 있다. 이들을 생성자 매개변수로 전달하면 코드가 매우 복잡해질 가능성이 있으며, 각 문서 형식마다 서로 다른 생성 방식을 적용해야 하므로 코드의 유지보수가 어려워진다.

빌더 패턴을 사용하면 문서 객체 생성 과정을 단계별로 나누고, 각 단계마다 필요한 컴포넌트를 설정할 수 있다. 따라서 가독성과 유지보수성이 크게 향상된다.

Applicability

복잡 객체를 만들 때, 객체를 구성하는 컴포넌트가 무엇인지, 이 컴포넌트들을 표현(조립)하는 방식에 신경쓰고 싶지 않을 때
합성할 객체들의 표현이 서로 다르더라도 생성 절차에서 이를 지원해야 할 때

Structure

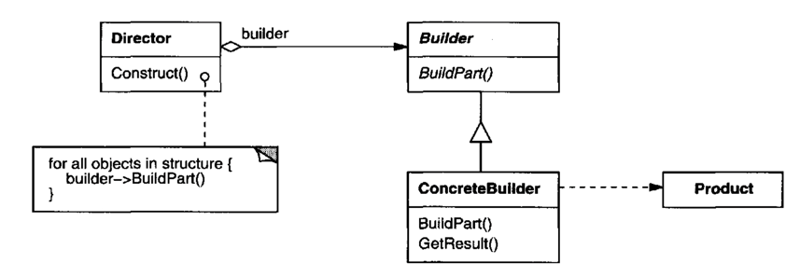

builder pattern structure

Builder: Product 객체의 일부 요소들을 생성하기 위한 추상 인터페이스를 정의
ConcreteBuilder: Builder 클래스에 정의된 인터페이스를 구현하며, 제품의 부품들을 모아 빌더를 복합
Director: Builder 인터페이스를 사용하는 객체를 합성
Product: 생성할 복합 객체를 표현한다. ConcreteBuilder는 제품 내부의 표현을 구축하고 복합 객체가 어떻게 구성되는지에 관한 절차를 정의

Collaborations

사용자는 Director 객체를 생성하고, 이렇게 생성한 객체를 자신이 원하는 Builder 객체로 합성해 나간다.
제품의 일부가 구축될(built) 때마다 Director는 Builder에 통보한다.
Builder는 Director의 요청을 처리해 제품에 부품을 추가한다.
사용자는 Builder에서 제품을 검색한다.

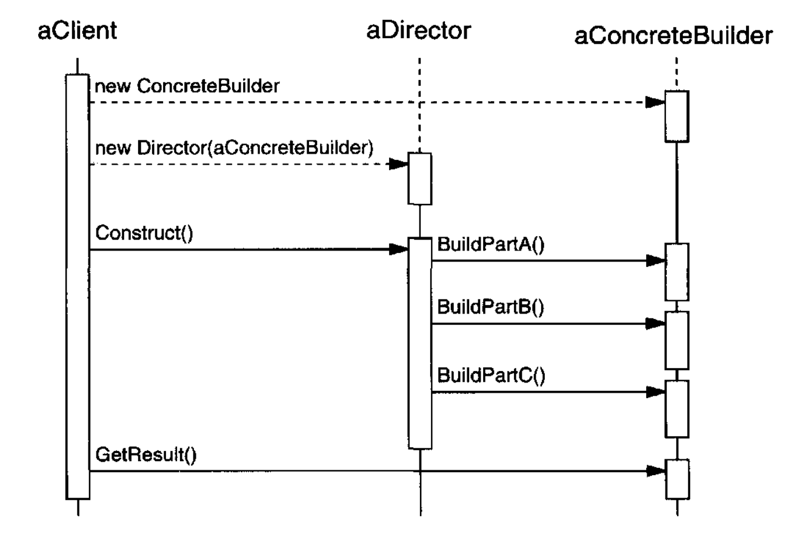

builder pattern collaborations

Consequences

제품에 대한 내부 표현을 다양하게 변화할 수 있다.

빌더를 사용하면 제품이 어떤 컴포넌트에서 복합되는지, 그리고 각 컴포넌트들의 표현 방법이 무엇인지 가릴 수 있게 된다. 즉, 어떤 컴포넌트로 전체 제품을 복합하고, 그 컴포넌트들이 어떤 타입으로 구현되는지 알고 있는 쪽은 빌더 뿐이다.
생성과 표현에 필요한 코드를 분리한다.

빌더 패턴을 사용하면 복합 객체를 생성하고 복합 객체 내부 표현 방법을 별도의 모듈로 정의할 수 있다.
복합 객체를 생성하는 절차를 좀 더 세밀하게 나눌 수 있다.

빌더 패턴은 Director의 통제 하에 하나씩 내부 컴포넌트들을 만들어 나간다. Director가 빌더에서 만든 전체 복합 객체를 되돌려 받을 때까지 제품 복합 과정은 계속된다. 따라서 Builder 클래스의 인터페이스에는 이 제품을 생성하는 과정 자체가 반영되어 있다.

Implementation

조합과 구축에 필요한 인터페이스를 정의한다.

빌더는 단계별로 제품들을 생성한다. 이를 위해 모든 종류의 제품을 생성하는 데 필요한 일반화된 연산을 정의한다.
Builder에 있는 메서드에 대해서는 구현을 제공하지 않는 것이 일반적이다.

빌더에 정의된 메서드를 가상함수로 정의하지 않고 구현부를 비워두는 것이 바람직하다. 이는 서브클래스에 필요한 메서드만 재정의하기 위함이다.

Sample Code

CreateMaze() 멤버 함수를 수정해 MazeBuilder 클래스의 한 인스턴스 매개변수로 받아 처리하도록 만든다.

MazeBuilder 클래스를 통해 미로를 복합하는 데 필요한 인스턴스를 정의한다.

class MazeBuilder {
public:
    virtual void BuildMaze() { }
    virtual void BuildRoom(int room) { }
    virtual void BuildDoor(int roomFrom, int roomTo) { }

    virtual Maze* GetMaze() { return 0; }
protected:
    MazeBuilder();
};

이 인터페이스에 정의된 연산들을 통해 미로와 방 번호를 갖는 방과 방들 사이 문을 생성할 수 있다. MazeBuilder의 서브클래스들은 각자 가신의 방식으로 구축한 미로를 반환하도록 이 연산을 재정의한다.

미로를 실제 만드는 연산인 MazeBuilder()에 대해서는 어떤 구현도 하지 않는다. 또한 순수 가상 함수로 정의하지 않는다. 이는 Builder의 서브클래스에서 관심이 있을 때만 이들 연산을 재정의할 수 있도록 하기 위함이다.

CreateMaze() 멤버 함수에서 MazeBuilder 인스턴스를 매개변수로 받아들이도록 한다.

Maze* MazeGame::CreateMaze(MazeBuilder& builder) {
    builder.BuildMaze();

    builder.BuildRoom(1);
    buiIder.BuildRoom(2);
    builder.BuildDoor(1, 2);

    return builder.GetMaze();
}

빌더 패턴은 객체가 어떻게 생성되는지 캡슐화하는데, 이는 MazeBuilder에 정의된 인터페이스를 통해 이루어진다. MazeBuilder에 정의된 연산들을 보면 어떤 종류의 미로인지, 어떤 방법으로 만들어지는지 전혀 알 수 없다. 연산의 이름으로 어떤 종류의 컴포넌트들을 생성할 수 있는지를 표현할 뿐이다.

Maze* MazeGame::CreateComplexMaze(MazeBuilder& builder) {
    builder.BuildRoom(1);
    // ...
    buiIder.BuildRoom(1001);

    return builder.GetMaze();
}

MazeBuilder의 주 목적은 미로 자체를 만들지 않고, 미로를 생성하는 인터페이스를 정의하는 것이다. 그렇기 때문에 실제 컴포넌트들이 어떻게 만들어지는지에 대한 구현은 정의하지 않는다. 해당 구현은 MazeBuilder의 서브클래스에 들어있게 된다.

StandardMazeBuilder 서브클래스를 만들어보자. 이 미로의 특징은 _currentMaze 변수에 자신이 구축한 미로에 대한 매개변수를 관리하도록 하는 것이다.

class StandardMazeBuilder : public MazeBuilder {
public:
    StandardMazeBuilder();

    virtual void BuildMaze();
    virtual void BuildRoom(int);
    virtual void BuildDoor(int, int);

    virtual Maze* GetMaze();
private:
    Direction CommonWall(Room*, Room*);
    Maze* _currentMaze;
};

CommonWall()은 두 방 사이 있는 벽의 방향을 결정하는 것이다. StandardMazeBuilder 클래스의 생성자에서 _currentMaze를 초기화한다.

StandardMazeBuilder::StandardMazeBuilder() {
    _currentMaze = 0;
}

BuildMaze로 Maze의 인스턴스를 생성해 _currentMaze로 설정하고, 다른 연산을 통해 컴포넌트들을 생성, 복합 후 GetMaze()로 그 결과를 사용자에게 되돌려준다.

void StandardMazeBuilder::BuildMaze() {
    _currentMaze = new Maze;
}

Maze* StandardMazeBuilder::GetMaze(){
    return _currentMaze;
}

BuildRoom()은 방을 생성하고 방 주위의 벽을 만드는 연산이다.

void StandardMazeBuilder::BuildRoom(int n) {
    if (!_currentMaze->RoomNo(n)) {
        Room* room = new Room(n);       // 방 생성
        _currentMaze->AddRoom(room);    // 방 미로에 추가

        room->SetSide(North, new Wall);
        room->SetSide(South, new Wall);
        room->SetSide(East, new Wall);
        room->SetSide(West, new Wall);
    }
}

방 사이 문을 만들기 위해 StandardMazeBuilder는 미로에 속한 방 두 개를 찾아 이들 사이 연결된 부분에 문을 만든다.

void StandardMazeBuilder::BuildDoor(int n1, int n2) {
    Room* r1 = _currentMaze->RoomNo(n1);
    Room* r2 = _currentMaze->RoomNo(n2);
    Door* d = new Door(r1, r2);

    r1->SetSide(CommonWall(r1,r2), d);
    r2->SetSide(CommonWall(r2,rl), d);
}

사용자는 StandardMazeBuilder와 연결된 CreateMaze() 함수를 사용할 수 있다.

Maze* maze;
MazeGame game;
StandardMazeBuilder builder;

game.CreateMaze(builder);
maze = builder.GetMaze();   // builder를 매개변수로 넘겨 builder를 이용할 수 있도록 한다.

미로를 생성하지 않고 생성된 서로 다른 종류의 컴포넌트의 수를 알아내기 위한 CountingMazebuilder를 만들어보자.

class CountingMazeBuilder : public MazeBuilder {
public:
    CountingMazeBuilder();

    virtual void BuildMaze();
    virtual void BuildRoom(int);
    virtual void BuildDoor(int, int);
    virtual void AddWall(int, Direction);

    void GetCounts(int&, int&) const;
private:
    int _doors;
    int _rooms;
};

생성자는 방과 문의 수를 초기화한다. CountingMazeBuilder 클래스는 MazeBuilder 클래스에 정의된 추상 연산 각각에 대한 구현을 제공하는데, 이 구현의 동작 원리는 방과 문의 개수를 나타내는 멤버 변수를 증가시키는 것이다.

CountingMazeBuilder::CountingMazeBuilder () {
    _rooms = _doors = 0;
}

void CountingMazeBuilder::BuildRoom (int){
    _rooms++;
}

void CountingMazeBuilder::BuildDoor (int, int) {
    _doors++;
}

void CountingMazeBuilder::GetCounts (int& rooms, int& doors) const {
    rooms = _rooms;
    doors = _doors;
}

CountingMazeBuilder를 사용하는 방법은 다음과 같다.

int rooms, doors;
MazeGame game;
CountingMazeBuilder builder;

game.CreateMaze(builder);
builder.GetCounts(rooms, doors);
cout << "The maze has "
     << rooms << " rooms and"
     << doors << " doors" << endl;
