객체 내부 상태에 따라 객체의 행동을 변경할 수 있도록 하는 패턴이다. 이 패턴을 사용해 조건문 대신, 각 상태로 별도의 클래스로 분리하여 객체의 상태 변화에 따라 동적으로 행동을 변경할 수 있다.

Motivation

게임 캐릭터가 여러 상태를 가질 수 있다고 하자. 예륻 들어, 캐릭터는 대기 상태, 공격 상태, 방어 상태 등 여러 상태가 있을 수 있다. 캐릭터의 행동은 현재 상태에 따라 달라지며, 상태가 바뀔 때마다 행동도 달라진다.

이 경우 상태 패턴을 도입하여 게임 캐릭터의 상태 변화에 따라 동적으로 행동을 변경할 수 있다.

Applicability

  • 객체의 행동이 상태에 따라 달라질 수 있고, 객체의 상태에 따라 런타임 행동이 바뀌어야 할 때
  • 어떤 연산에 그 객체 상태에 따라 달라지는 다중 분기 조건 처리가 너무 많이 들어 있을 때

Structure

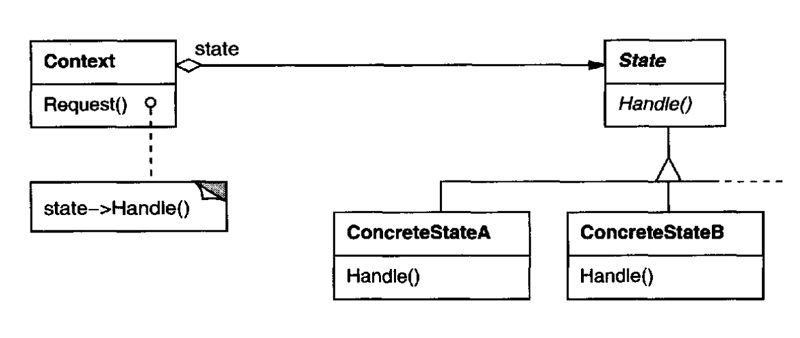

state pattern structure

  • Context: 상태를 관리하는 클래스이다. 현재 상태를 나타내는 객체를 유지하며, 상태를 변경학고 상태에 맞는 동작을 처리한다.
  • State: 상태에 대한 인터페이스로, 상태별로 처리해야 할 행동을 정의한다.
  • ConcreteState: 각 상태에서 수행할 구체적인 행동을 정의하는 클래스이다.

Collaborations

  • 상태에 따라 다른 요청을 받으면 Context 클래스는 현재의 ConcreteState 객체로 전달한다. 이 클래스의 객체는 State 클래스를 상속하는 서브클래스들 중 하나의 인스턴스다.
  • Context 클래스는 실제 연산을 처리할 State 객체에 자신을 매개변수로 전달한다. 이로써 State 객체는 Context 클래스에 접근할 수 있게 된다.
  • Context 클래스는 사용자가 상호작용하는 기본적인 인터페이스를 제공한다. 즉, Context 클래스에 현 상태를 정의하는 것이다. 사용자는 State를 직접 다루지 않고, Context 객체를 통해 상태 전환이나 행동을 요청한다.
  • Context 클래스 또는 ConcreteState 서브클래스는 상태 전이 규칙을 정의한다. 이 규칙은 현재 상태에서 어떤 조건에 따라 다른 상태로 전이할지를 결정하는데, 이로 인해 상태가 변경되는 방식과 시점이 명확하게 정의된다.

Consequences

  1. 상태에 따른 행동을 국소화하며, 서로 다른 상태에 대한 행동을 별도의 객체로 관리한다.

    상태 패턴을 사용하면 각 상태에 따른 행동을 별도의 객체로 관리할 수 있다. 이를 통해 한 상태에 종속적인 코드를 해당 상태 객체 안에서만 유지할 수 있어 코드의 응집도가 높아지고 유지보수가 쉬워진다.

  2. 상태 전이를 명확하게 만든다.

    어떤 객체가 자신의 현재 상태를 오직 내부 데이터 값으로만 정의하면, 상태 전이는 명확한 표현을 갖지 못한다. 각 상태별로 별도의 객체를 만드는 것은 상태 전이를 명확하게 해주는 결과가 된다.

  3. 상태 객체는 공유될 수 있다.

    상태는 일반적으로 행동(behavior)만을 캡슐화하는 객체이므로, 특정 상태에 대한 인스턴스를 여러 Context 객체에서 공유할 수 있다. 이렇게 상태 인스턴스를 공유하면 메모리 사용율을 줄이고 객체 생성 비용을 줄일 수 있다.

Implementation

  1. 상태 전이 정의.

    상태 패턴에서는 “누가” 상태 전이를 책임질지 명확하게 정의하지 않는다. 즉, 상태 전이를 Context가 담당할 수도 있고, 개별 State 서브클래스가 담당할 수도 있다.

    Context가 상태 전이를 담당하면 State 간 종속성이 없지만, Context 코드가 복잡해질 수 있다. State 객체가 상태 전이를 담당하면 Context 수정 없이 확장할 수 있으나 State 간 의존성이 생긴다.

    따라서 State 간 전이 규칙이 자주 변경될 가능성이 있다면, State 객체가 상태 전이를 담당하는 방식이 더 적절하다.

  2. 테이블 기반의 대안.

    상태 패턴을 사용하지 않고 테이블을 이용해 상태 전이를 정의하는 방법도 있다. 각 상태에 대해 가능한 입력과 해당 입력이 발생했을 때 다음 상태를 테이블에 저장하는 방식이다. 이 방식을 사용하면 코드 대신 테이블 데이터를 수정하는 것만으로 상태 전이를 변경할 수 있다.

    테이블 기반 방식은 상태 전이에 초점을 맞춘 방법으로, 규칙적인 상태 전이가 필요한 경우 유리하다.

  3. 상태 객체의 생성과 소멸.

    상태 객체를 구현할 때 다음 두 가지를 고려한다.

    1. 상태 객체를 필요할 때만 생성하고 필요하지 않다면 제거
    2. 필요하기 전 미리 만들어두고 제거하지 않고 유지

    상태 변화가 수시로 일어날 때는 두 번째가 좋은 방법이다. 그러나 Context 클래스가 언제나 모든 상태에 대한 참조자를 계속 관리해야 하는 부담이 생긴다.

  4. 동적 상속을 이용하는 방법.

    어떤 특정 요청에 따라 행동을 바꾸려면, 객체가 런타임에 자신의 클래스를 변경하면 해결되지 않을까?

    이런 접근 방식은 직관적이지만, 대부분의 객체지향 언어에서는 불가능하다.

Sample Code

상태 패턴을 TCP 연결에 적용해보자.

TCPConnection 클래스는 사용자가 TCP 연결에 대한 요청할 수 있는 인터페이스를 제공하며, 내부적으로 현재 상태를 나타내는 TCPState 객체를 관리한다.

class TCPOctetStream;
class TCPState;
class TCPConnection {
public:
    TCPConnection() ;

    void ActiveOpen();
    void PassiveOpen();
    void Close();
    void Send();
    void Acknowledge();
    void Synchronize();

    void ProcessOctet(TCPOctetStream*);
private:
    friend class TCPState;
    void ChangeState(TCPState*);
private:
    TCPState* _state;
};

TCPState 클래스와 그 서브클래스들은 각 상태에 맞는 동작과 상태 전이 규칙을 캡슐화하여, TCPConnection의 상태 변경을 자체적으로 처리할 수 있도록 한다.

class TCPState {
public:
    virtual void Transmit(TCPConnection*, TCPOctetStream*);
    virtual void ActiveOpen(TCPConnection*);
    virtual void PassiveOpen(TCPConnection*);
    virtual void Close(TCPConnection*);
    virtual void Synchronize(TCPConnection*);
    virtual void Acknowledge(TCPConnection*);
    virtual void Send(TCPConnection*);
protected:
    void ChangeState(TCPConnection*, TCPState*);
};

TCPConnection은 모든 상태 관련된 요청을 TCPState에 전달한다. TCPConnection은 자신의 멤버 데이터인 _state를 변경하는 연산을 제공한다.

TCPConnection::TCPConnection() {
    _state = TCPClosed::Instance();
}

void TCPConnection::ChangeState(TCPState* s) {
    _state = s;
}

void TCPConnection::ActiveOpen() {
    _state->ActiveOpen(this);
}

void TCPConnection::PassiveOpen() {
    _state->PassiveOpen(this);
}

void TCPConnection::Close() {
    _state->Close(this);
}

void TCPConnection::Acknowledge() {
    _state->Acknowledge(this);
}

void TCPConnection::Synchronize() {
    _state->Synchronize(this);
}

TCPState 클래스는 자신에게 전달된 모든 요청에 대한 기본 행동을 구현한 부모 클래스이다. ChangeState() 연산을 통해 TCPConection 클래스의 상태를 변경한다. TCPState 클래스는 TCPConnection 클래스의 friend로 정의되어 TCPConnection 클래스의 연산을 사용할 수 있다.

void TCPState::Transmit(TCPConnection*, TCPOctetStream*) { }
void TCPState::ActiveOpen(TCPConnection*) { }
void TCPState::PassiveOpen(TCPConnection*) { }
void TCPState::Close(TCPConnection*) { }
void TCPState::Synchronize(TCPConnection*) { }
void TCPState::ChangeState(TCPConnection* t, TCPState* s) {
    t->ChangeState(s);
}

TCPState 서브클래스는 멤버 변수를 정의하지 않는다. 내부 상태가 없기 때문에 TCPState 서브클래스의 인스턴스들(예: TCPEstablished, TCPListen 등)은 공유가 가능하므로, 각 서브클래스의 인스턴스는 하나만 있으면 된다.

각 상태의 유일한 인스턴스는 Instance() 연산에 의해 얻어진다.

TCPClosed::ActiveOpen(TCPConnection* t) {
    // send SYN, receive SYN, ACK, etc.
    ChangeState(t, TCPEstablished::Instance()) ;
}

void TCPClosed::PassiveOpen(TCPConnection* t) {
    ChangeState(t, TCPListen::Instance());
}

void TCPEstablished::Close(TCPConnection* t) {
    // send PIN, receive ACK of FIN
    ChangeState(t, TCPListen::Instance());
}

void TCPEstablished::Transmit(TCPConnection* t, TCPOctetStream* o) {
    t->ProcessOctet(o);
}

void TCPListen::Send(TCPConnection* t) {
    // send SYN, receive SYN, ACK, etc.
    ChangeState(t, TCPEstablished::Instance());
}

상태별 처리를 수행한 후, 각 연산은 ChangeState() 연산을 호출해 TCPConnection 클래스의 상태를 변경한다. TCPConnection 자체는 TCP 연결 프로토콜이므로 TCPState의 서브클래스들이 각 상태 전이를 정의하고 처리하도록 한다.
