Visitor Pattern

객체의 구조와 관계는 변경하지 않고, 객체에 대한 연산을 외부에서 추가하는 디자인 패턴이다. 이 패턴은 객체를 방문하여 각 객체에 대해 서로 다른 작업을 수행할 수 있게 해준다.

Motivation

여러 종류의 도형 객체들을 가진 시스템을 관리한다고 하자. 각 도형 객체(Circle, Rectangle, Triangle)는 자체적인 속성과 고유한 그리기 로직을 가진다.

시스템에서 도형들에 대해 공통적으로 할 수 있는 연산들(예: 면적 계산, 그리기)을 추가해야 한다고 하자.

방문자 패턴을 사용하면 도형 객체의 확장(수정) 없이 연산을 추가할 수 있다.

Applicability

서로 다른 인터페이스를 가진 클래스들이 포함된 객체 구조에 연산을 적용하고 싶을 때
각각의 특징이 있고 관련되지 않은 많은 연산이 한 객체 구조에 속해있는 객체들에 대해 수행될 필요가 있으며, 연산으로 클래스를 더럽히고 싶지 않을 때
객체 구조를 정의한 클래스를 거의 변하지 않지만, 전체 구조에 걸쳐 새로운 연산을 추가하고 싶을 때

Structure

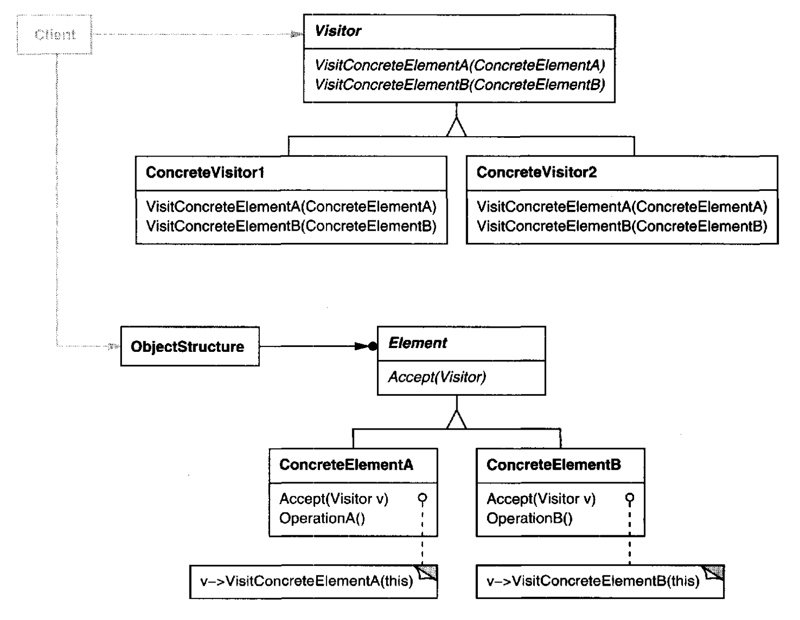

visitor pattern structure

Visitor: 객체 구조 내에 있는 각 ConcreteElement 클래스에 대해 특정한 작업을 수행하는 역할을 한다. 이때 중요한 점은, 각각의 ConcreteElement 객체에 대해 서로 다른 작업을 수행할 수 있도록 인터페이스를 정의하는 것이다. Visitor 클래스는 방문자로서 객체 구조에 있는 각 구체적인 요소(ConcreteElement)들을 방문하여, 이 요소들의 구체 클래스에 맞는 메서드를 호출하는 방식으로 동작한다.
ConcreteVisitor: Visitor 클래스에 선언된 연산을 구현한다. ConcreteVisitor 클래스는 객체 구조를 순회하며 각 요소에 대해 특정 작업을 수행하는 데 사용된다.
Element: Visitor를 인자로 받아들이는 Accept() 연산을 정의한다.
ConcreteElement: 인자로 방문자 객체를 받아들이는 Accept() 연산을 구현한다.
ObjectStructure: 객체 구조 내 원소들을 나열하고, Visitor가 이 원소들을 접근할 수 있게 하는 상위 수준의 인터페이스를 제공한다.

Collaborations

Visitor 패턴을 방문하는 사용자는 ConcreteVisitor 클래스의 객체를 생성하고, 이 객체를 통해 객체 구조를 순회한다.
Visitor가 구성 원소들을 방문할 때, 구성 원소는 해당 클래스의 Visitor 연산을 호출하고, 그 연산에 자신을 인자로 제공하여, Visitor에게 자신의 상태를 전달할 수 있도록 한다.

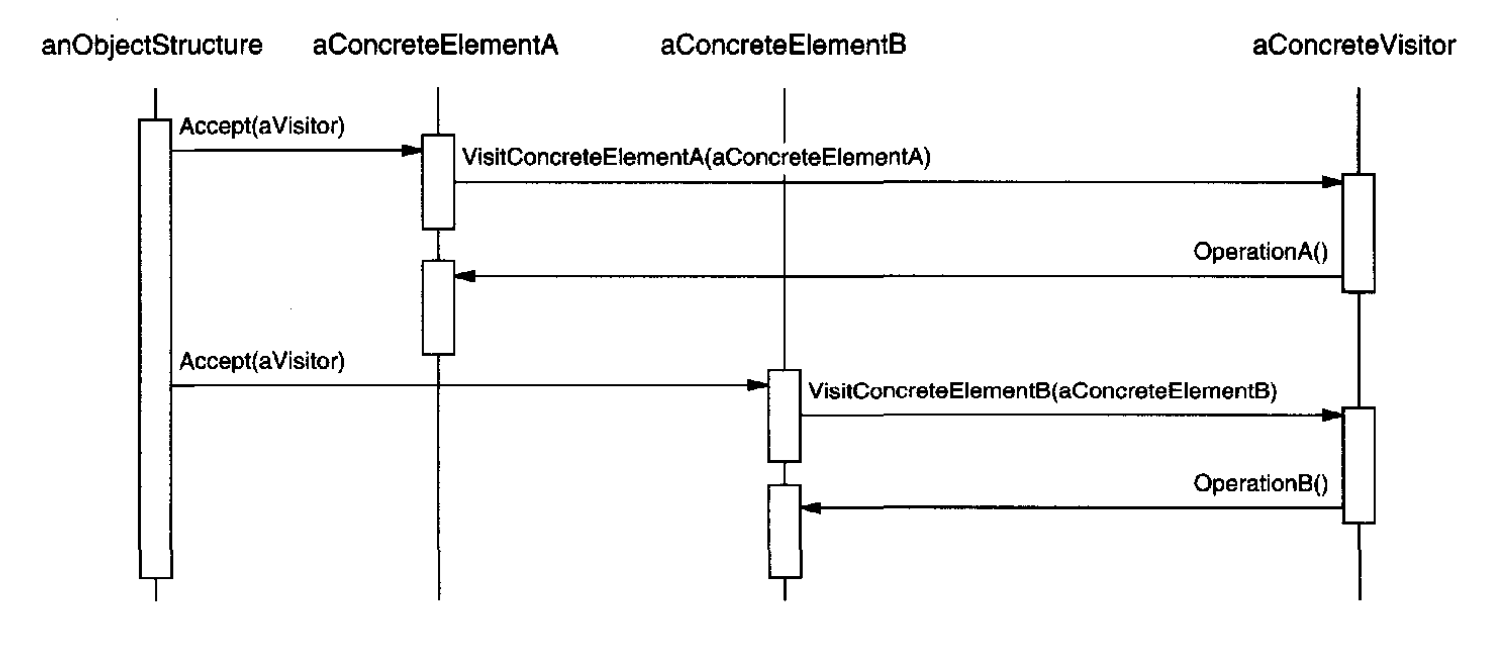

visitor collaborations

Consequences

Visitor 클래스는 새로운 연산을 쉽게 추가한다.

기존 객체 구조는 변경하지 않고 새로운 방문자(Visitor) 클래스를 추가하는 것만으로 새로운 연산을 객체 구조에 적용할 수 있다.
방문자를 통해 관련된 연산을 한 군데로 모으고 관련되지 않은 연산을 떼어낼 수 있다.

관련된 연산들이 각 객체 구조의 원소에 분산되지 않도록 하며, 모든 연산을 Visitor 클래스에 모아서 관리할 수 있게 만든다.
새로운 ConcreteElement 클래스를 추가하기 어렵다.

ConcreteElement 클래스가 새로 생길 때마다, Visitor 클래스와 그 서브클래스들 모두를 수정해야 할 필요가 있다. 즉, ConcreteVisitor 클래스에 새로운 ConcreteElement에 대한 처리를 위한 새로운 메서드를 추가해야 하며, 이는 각 ConcreteVisitor 서브클래스에도 동일한 작업을 요구한다.
클래스 계층 구조에 걸쳐 방문한다

Iterator는 같은 타입의 객체들을 순회할 때 사용하고, Visitor는 다양한 타입의 객체들을 순회하며 각 객체 타입에 맞는 연산을 적용할 수 있다. 즉, 방문자 패턴은 객체 구조에 다양한 타입의 원소가 존재할 때 훨씬 유연한 해결책이 된다.
상태를 누적할 수 있다.

방문자는 객체 구조 내 각 원소들을 방문하며 상태를 누적할 수 있다.
데이터 은닉을 깰 수 있다.

방문자 패턴에서 ConcreteElement 인터페이스는 원소 내부 상태에 접근하는 데 필요한 연산들을 모두 공개 인터페이스로 만들어야 하는데, 이는 캡슐화 전략을 위배한다.

Implementation

각 객체 구조는 자신과 연관된 Visitor 클래스를 가진다. 이 추상 Visitor 클래스는 객체 구조를 정의하는 각각의 ConcreteElement 클래스를 위한 VisitConcreteElement() 연산을 선언한다.

Visitor의 각 Visit() 연산의 인자로 ConcreteElement를 정의하여 Visitor는 ConcreteElement의 인터페이스에 직접 접근하게 한다. ConcreteVisitor 클래스는 각 Visit() 연산을 재정의해 이에 대응되는 ConcreteElement 클래스를 위한 방문자 별 행동을 구현한다.

Visitor 클래스는 다음과 같이 선언된다.

class Visitor {
public:
    virtual void VisitElementA(ElementA*);
    virtual void VisitElementB(ElementB*);
    // and so on for other concrete elements
protected:
    Visitor();
};

ConcreteElement는 Accept() 메서드를 통해 방문자를 받아들이고, 해당 방문자의 Visit 메서드를 호출한다.

class Element {
public:
    virtual ~Element();
    virtual void Accept(Visitor&) = 0;
protected:
    Element();
};

class ElementA : public Element {
public:
    ElementA();
    virtual void Accept(Visitor& v) { v.VisitElementA(this); }
};

class ElementB : public Element {
public:
    ElementB();
    virtual void Accept(Visitor& v) { v.VisitElementB(this); }
};

CompositeElement 클래스에서는 다음과 같이 Accept()를 구현한다.

class CompositeElement : public Element {
public:
    virtual void Accept(Visitor&);
private:
    List<Element*>* _children;
};

void CompositeElement::Accept(Visitor& v) {
    ListIterator<Element*> i(_children);
    for (i.First(); !i.IsDone(); i.Next()) {
        i.CurrentItem()->Accept(v);
    }
    v.VisitCompositeElement(this);
}

방문자 패턴을 적용할 때 발생되는 두 가지 이슈가 있다.

이중 디스패치.

방문자 패턴에서 이중 디스패치는 Accept() 메서드를 호출하는 방식으로 구현된다. Accept() 메서드는 방문자가 자신을 방문할 때 그 방문자가 호출해야 할 연산을 결정하는 역할을 한다.

Accept() 메서드에서 Visitor와 Element의 타입에 따라 호출되는 Visit() 메서드가 다르게 동작한다. 즉, 연산이 두 개의 타입에 따라 다르게 분기하게 된다.

따라서 새로운 Element가 추가될 때마다 모든 Visitor 클래스에서 해당 Element를 처리하기 위한 Visit() 메서드를 추가해야 하므로(OCP 위배), 새로운 ConcreteElement 클래스가 자주 추가되는 경우 코드 유지 관리가 어려워질 수 있다.
객체 구조 순회 책임.

객체 구조의 순회 책임은 세 가지 장소 중 하나에서 맡을 수 있다. 객체 구조 자체, 방문자, 또는 별도의 반복자 객체이다.
1. 객체 구조 자체

  복합체(Composite) 구조에서 자주 사용된다. 이 방식은 복합체가 자신의 자식 객체에 대해 Accept()를 호출하고, 각 자식 객체는 다시 자신의 자식들에게 Accept()를 호출하는 형태로 재귀적인 순회가 이루어진다.
2. 반복자

  반복자는 원소를 순회하는 데 매우 유용한 방식이다. C++에서는 내부 반복자와 외부 반복자를 선택할 수 있으며 각각의 장단점이 있다.
3. 방문자

  각 ConcreteVisitor마다 순회 알고리즘을 구현하는 방식이다. 이를 통해 객체 구조의 순회 방식을 외부에서 제어할 수 있다. 이 방식은 복잡한 순회 알고리즘을 구현하는 데 유용하다.

Sample Code

방문자 패턴을 통해 재료(material)의 재고량 및 장비(equipment)의 총 비용을 계산한다고 하자.

Equipment 클래스에 Accept() 연산을 추가하여 Visitor와 상호작용 할 수 있도록 한다.

class Equipment {
public:
    virtual ~Equipment();

    const char* Name() { return _name; }

    virtual Watt Power();
    virtual Currency NetPrice();
    irtual Currency DiscountPrice();

    virtual void Accept(EquipmentVisitor&);
protected:
    Equipment(const char*);
private:
    const char* _name;
};

Equipment의 연산들은 장비의 가격을 알려준다. 이 서브클래스들은 가격 정보 반환 연산을 재정의하여 각각의 장비의 가격을 반환한다.

이 장비에 대한 모든 방문자를 나타내는 추상 클래스인 EquipmentVisitor에는 각 서브클래스를 위한 가상 함수가 있다. 모든 가상 함수는 아무 동작도 하지 않는다.

class EquipmentVisitor {
public:
    virtual ~EquipmentVisitor();
    virtual void VisitFloppyDisk(FloppyDisk*);
    virtual void VisitCard(Card*);
    virtual void VisitChassis(Chassis*);
    virtual void VisitBus(Bus*);
    // and so on for other concrete subclasses of Equipment
protected:
    EquipmentVisitor();
};

Equipment의 서브클래스는 Accept()를 정의하는 데, 해당 서브클래스를 처리할 수 있는 EquipmentVisitor() 연산을 호출한다.

void FloppyDisk::Accept(EquipmentVisitor& visitor) {
    visitor.VisitFloppyDisk(this);
}

다른 장비들을 (자식으로) 포함한 Equipment 서브클래스는 자신의 자식을 순회하고, 또 그들에 대해 Accept()를 호출하는 식으로 구현한다. 이후에 Visit() 연산을 호출한다.

void Chassis::Accept(EquipmentVisitor& visitor) {
    for (ListIterator<Equipment*> i(_parts); !i.IsDone();i.Next()){
        i.CurrentItem()->Accept(visitor);
    }
    visitor.VisitChassis(this);
}

EquipmentVisitor의 서브클래스들은 더 구체적인 알고리즘을 정의한다. PricingVisitor는 속한 요소들의 비용을 계산하는데, 모든 단순 장비(플로피)의 실제 가격과 모든 복합 장비(섀시)의 할인 가격을 계산한다.

class PricingVisitor : public EquipmentVisitor {
public:
    PricingVisitor();
    Currency& GetTotalPrice();
    virtual void VisitFloppyDisk(FloppyDisk*);
    virtual void VisitCard(Card*);
    virtual void VisitChassis(Chassis*);
    virtual void VisitBus(Bus*);
    // ...
private:
    Currency _total;
};

void PricingVisitor::VisitFloppyDisk(FloppyDisk* e) {
    _total += e->NetPrice();
}

void PricingVisitor::VisitChassis(Chassis* e) {
    _total += e->DiscountPrice();
}

PricingVisitor는 장비 구조에 속한 모든 노드의 가격을 계산한다. PricingVisitor를 이용해 가격 산정 원칙을 정할 수 있다.

재고량을 계산하는 용도의 방문자는 다음과 같이 정의할 수 있다.

class InventoryVisitor : public EquipmentVisitor {
public:
    InventoryVisitor();

    Inventory& Getlnventory();

    virtual void VisitFloppyDisk(FloppyDisk*);
    virtual void VisitCard(Card*);
    virtual void VisitChassis(Chassis*);
    virtual void VisitBus(Bus*);
    // ...
private:
    Inventory _inventory;
};

InventoryVisitor 객체는 객체 구조 내 속해있는 각 장비 타입에 대한 총 재고량을 누적한다. 이를 위해, 장비를 추가하는 인터페이스를 정의한, Inventory 클래스를 사용한다.

void InventoryVisitor::VisitFloppyDisk(FloppyDisk* e) {
    _inventory.Accumulate(e);
}

void InventoryVisitor::VisitChassis(Chassis* e) {
    _inventory.Accumulate(e);
}

다음은 장비 객체 구조에 대해 InventoryVisitor 객체를 사용하는 예다.

Equipment* component;
InventoryVisitor visitor;

component->Accept(visitor);
cout << "Inventory "
     << component->Name()
     << visitor.GetInventory();
